Macchina Automatica Taglia Avvolgi Intreccia Filamenti ACE0001

Name: Macchina Automatica Taglia Avvolgi Intreccia Filamenti AC...
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

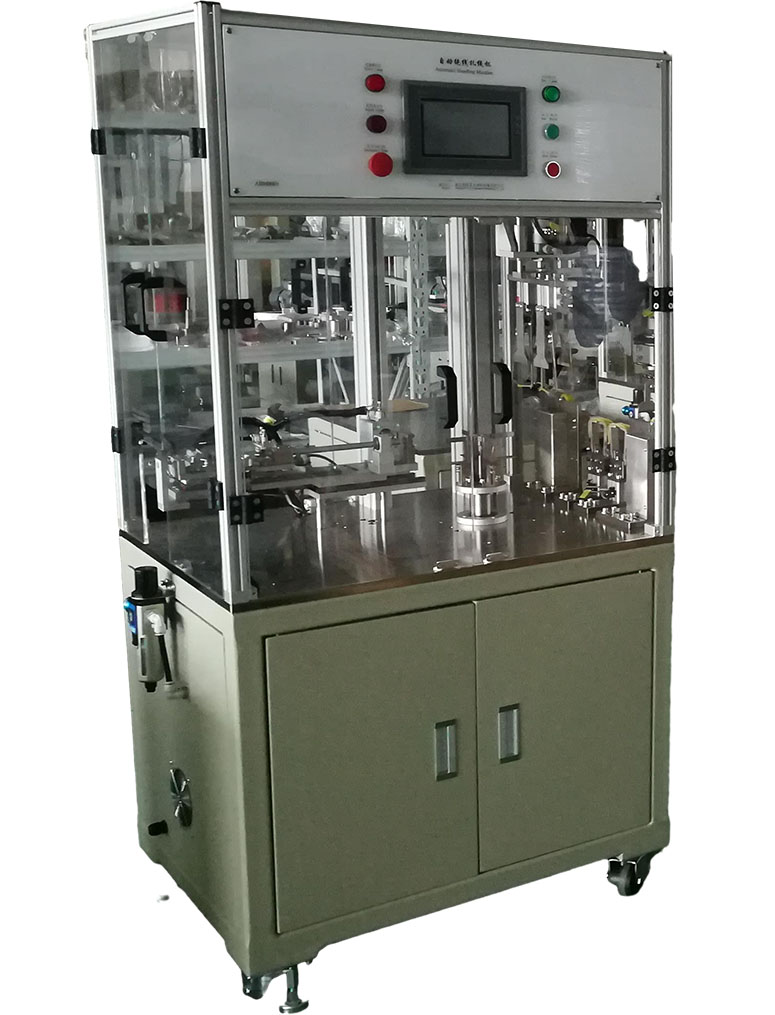

Macchina automatica per l'avvolgimento e l'allacciatura ACE0001
CARATTERISTICA
DELLA MACCHINA La macchina per l'avvolgimento e l'allacciatura ACE0001-Auto viene applicata principalmente per tagliare la lunghezza fissa, il vento e l'allacciatura del filamento di plastica, come la linea di taglio dell'erba e il monofilamento di nylon. La macchina può tagliare, avvolgere, allacciare automaticamente filamenti di plastica e scaricare prodotti attraverso l'impostazione dei parametri e il sistema PLC, che è a basso costo manuale e alta capacità di produzione. È necessaria una persona per far funzionare la macchina e la produzione può essere ottenuta fornendo l'elettricità e l'aria compressa.
1. Interfaccia uomo-macchina del touch screen; controllo centralizzato; funzionamento conveniente; impostazione dei parametri; visualizzazione visiva.
2. In base al parametro di impostazione, la macchina può abbinare automaticamente l'operazione e contare l'uscita sotto il sistema PLC.
3. Il sistema di rilevamento fotoelettrico è in grado di rilevare automaticamente le condizioni di mancanza, fuoriuscita e assenza di filo e di allarmare e interrompere la produzione.
4. Funzione completa di allarme e protezione della sicurezza; Doppia protezione dell'elettricità e dei macchinari, sicura e affidabile.
CONFIGURAZIONE
DELLA MACCHINA 1. Modulo di alimentazione.
2. Modulo di taglio.
3. Modulo di avvolgimento.
4. Modulo di allacciamento.
5. Modulo di trasposizione.
6. Modulo telaio.
7. Programma e sistema di controllo elettrico.
PRINCIPIO DI FUNZIONAMENTO
DELLA MACCHINA 1. Il modulo di alimentazione alimenta il filo tramite ruote di precisione azionate da un motore passo-passo.
2. Il modulo di taglio taglia il filo attraverso la taglierina in lega che è guidata da una guida lineare e azionata da cilindro.
3. Modulo di avvolgimento azionato da motore passo-passo e movimento di alimentazione, avvolgimento e traslazione della partita.
4. Modulo di allacciamento azionato da motore passo-passo e allaccia il prodotto in doppia stazione.
Disegno
tecnico fornito 1. Manuale operativo.
2. Disegno di assemblaggio della macchina.
3. Disegno pneumatico e di controllo.
4. Disegno elettrico e di controllo.
5. Elenco dei pezzi di ricambio e delle parti soggette a usura.

Parametro di base della macchina Diametro
del filamento: 1,0~5,0 mm
Velocità di alimentazione: ≤2,0 m/s
Avvolgimento in radio: 70~100 mm
Lunghezza di avvolgimento: 5~30 m
Velocità di produzione: 2~5 pezzi/min (base 15 mlunghezza)
Operatore richiesto: 1 persona (può operare 2~4 unità)
Lunghezza della macchina: 1350 mm
Larghezza della macchina: 650 mm
Altezza della macchina: 1700 mm
Peso della macchina: Circa 300 kg
Alimentazione: 1 fase AC 220V 50Hz 2Kw
Aria compressa: 0,4~0,6 Mpa1 m3/h

Qual è la funzione principale della Macchina Automatica per il Taglio, Avvolgimento e Legatura del Filamento Plastico ACE0001?

L'ACE0001 è una macchina industriale automatizzata progettata per la lavorazione integrata del monofilamento plastico. La sua funzione principale è tagliare automaticamente il filamento plastico a una lunghezza impostata, avvolgerlo in una bobina o fascio compatto e poi legare (fissare o assicurare) l'avvolgimento per evitare che si sciolga. Questa automazione di fine linea è essenziale per produrre bobine finite, pronte per la vendita al dettaglio, di prodotti come il filo per tagliaerba e il monofilamento in nylon.

Quale gamma di diametri del filamento e velocità di produzione può gestire la macchina ACE0001?

L'ACE0001 è progettata per lavorare filamenti plastici con una gamma di diametri da 1,0 mm a 5,0 mm, rendendola versatile per vari prodotti in monofilamento. Opera a una velocità di produzione da 2 a 5 pezzi al minuto. La velocità esatta all'interno di questo intervallo dipende da fattori come il diametro del filamento, la dimensione della bobina e il specifico programma di taglio e legatura selezionato tramite il sistema di controllo PLC.

Come viene operata e controllata la macchina?

L'operazione è semplificata attraverso un sistema user-friendly controllato da PLC con un'interfaccia touch screen. Il PLC (Programmable Logic Controller) garantisce un'automazione precisa, ripetibile e affidabile dell'intero ciclo di taglio, avvolgimento e legatura. Gli operatori utilizzano il touch screen per inserire i parametri (come lunghezza e numero di bobine), selezionare i programmi, monitorare lo stato della produzione ed eseguire diagnostiche, richiedendo un solo operatore per far funzionare la macchina in modo efficiente.

Quali sono i principali vantaggi dell'utilizzo di questa macchina automatizzata rispetto ai metodi manuali?

La macchina ACE0001 offre vantaggi significativi: 1) **Produttività Aumentata:** Automatizza un processo ad alta intensità di lavoro, raggiungendo 2-5 bobine consistenti al minuto. 2) **Qualità Uniforme:** Il controllo PLC garantisce che ogni bobina sia identica in lunghezza, tensione di avvolgimento e legatura sicura. 3) **Efficienza del Lavoro:** Richiede un solo operatore, riducendo i costi del lavoro e lo sforzo fisico. 4) **Riduzione degli Sprechi:** Il taglio preciso e l'avvolgimento controllato minimizzano lo spreco di filamento. 5) **Sicurezza Migliorata:** Automatizza la gestione di taglienti affilati e meccanismi di avvolgimento, creando un ambiente di lavoro più sicuro.

L'ACE0001 è adatta per produrre prodotti diversi dal filo per tagliaerba?

Sì, assolutamente. Sebbene il filo per tagliaerba (monofilamento in nylon) sia un'applicazione primaria, l'ACE0001 è una macchina versatile per la lavorazione del filamento plastico. È ideale per qualsiasi settore che richieda bobine finite di monofilamento plastico flessibile, come la lenza da pesca, i filamenti in nylon per setole di spazzole, i legacci per cavi, o altri filamenti industriali e consumer in nylon nella gamma di diametri 1,0-5,0 mm. La sua programmabilità consente di adattarla a varie specifiche di avvolgimento e imballaggio.
